Productdetails:
|
Machinedoel: | De productie van het plooiingskarton | spanning: | 380V, 415V |
---|---|---|---|
Fluittype: | A, B, C, D, E-FLUIT | ||
Hoog licht: | Prepersmachine,Document snijmachine |
De hoge snelheidslaag plooide Het Materiaalproductielijn van de Karton Prepers
CORRUGATOR--Type: Wj1800-150-5 laag
Nr | MACHINESlijst | HOEVEELHEID |
1 |
Zj-V5 de hydraulische Tribune van het Molenbroodje – Steun twee de papierfabriekbroodje van Dia.1500mm – Omvattend spoor en karretje voor draag papierfabriekbroodje |
5 REEKSEN |
2 | Voorverwarmer (RG) Ø 600mm | 2 REEKSEN |
3 | Preconditie Ø 600mm | 2 REEKSEN |
4 |
Fingerless Enige Facer (SF-320c) – Plooiende rol Dia.320mm, met trommel. – Persrol Dia.325mm, met trommel. -- Gimbal bestuurderssysteem – Het aanrakingsscherm en PLC controlesysteem -- Volledige die lijmeenheid door het aanrakingsscherm wordt gecontroleerd |
2 REEKSEN |
5 |
Dubbele Luchtbrug – Dubbele vacuümspanningscontrole – Elektrische document maniercontrole |
1 REEKS |
6 | Triplex Voorverwarmer (RG) Ø900mm | 1 REEKS |
7 |
GMC Duplexlijmmachine -- De lijmrol maakte en plateerde behandeling in reliëf --Onafhankelijk bestuurderssysteem --Het aanrakingsscherm en PLC controlesysteem |
1 REEKS |
8 |
Dubbel Baker Facer (SMC) – Met inbegrip van kwaliteits katoenen riem 1set – met inbegrip van de tribune van het aandrijvingsbroodje -- including16pcs (16x600MM) het verwarmen platen -- volledige dekking en met inbegrip van volledige persbar |
1 REEKS |
9 |
De dunne Doelpuntenmaker ZQS van de bladsnijmachine – 4 vastgestelde snijmachinemessen en 6 van het appelboorreeksen wiel – automatische malende messen |
1SET |
10 |
Dubbele N.C Spiraalvormige Dwarssnijder – Met het volledige servoComputersysteem van Duitsland – Het houden van orde 999 |
1 REEKS |
11 |
Dubbele Document Bladlevering – met automatische berekeningscomputer – max. Document leveringslengte 3000mm |
1 REEKS |
12 | Het interne Systeem van de Stoompijp | 1 REEKS |
13 | Intern Elektrisch Systeem | 1 REEKS |
14 | Lijm die Systeem maken | 1 REEKS |
OPTIE | N.C (geautomatiseerde) snijmachinedoelpuntenmaker |
--Volledige servomotor en servobesturing | |
--4 uit, 5 vastgestelde snijmachinemessen en 8 van het appelboorreeksen wiel | |
-- „nul“ doelpuntenmakerlijnen |
GENERALSPECIFICATIONFORMODEL: WJ 1800-150-5layer
|
1800mm |
|
1850mm |
|
150m/min |
|
120130m/min |
|
B, C, E |
Het werken. druk: Max. druk |
3000kg/hour 1.0-1.1MPa 1.3Mpa |
|
380V, driefasen 50Hz, |
|
180kwforgeneralcondition |
|
75 meters. |
※ Hoofdspecificatie van productielijn
TYPE: WJ150-1800- Ⅱ golfkartonproductielijn
1, Max. breedte van karton: 1800mm
2, Ontwerpsnelheid: 150mm/min
3, Economische snelheid: 120130m/min
opmerking: document verzoek zoals volgen: (Oppervlaktetemperatuur van materiaal niet lagere than172℃) document ﹡ rang niet lager dan document ﹡ vochtigheid de Van categorie B: 11%±2%
﹡ voeringsdocument: 100-250g/m2
﹡ golfdocument: 100-200g/m2
4, Fluit: C, B, E (volgens het verzoek van de gebruiker)
5, Stoomverzoek:
﹡ stoomcapaciteit: 3000Kg/Hr
﹡ stoomdruk: 1.25Mpa
﹡ het werk stoomdruk: 0.8-1.1Mpa
6, stroom: 380V 50Hz 3 fase
7, totale macht: ongeveer 180KW-het werk machtsverzoek: ongeveer 140KW (volledige snelheid)
8, workshopverzoek: 80m×15m×8m (volgens stichtingstekening)
9, document richting: volgens het verzoek van de gebruiker
De gebruiker bereidt delen voor
1, boiler: 3000Kg/Hr stoomketel één vastgestelde druk 1.25 Mpa stoompijp
2, luchtcompressor, luchtpijp, lijmpijp
3, stroom, elektrische kabel en pijp van hoofdbevoegdheid om kabinet te controleren
4, water, waterpijp en wateremmer
5, stichting van water, stroom en lucht
6, document, zetmeel, bijtende soda en borax
7, machineolie, smeren olie en room, hydraulische olie.
8, ruimte en raad voor installatieingenieurs en arbeid voor installatie.

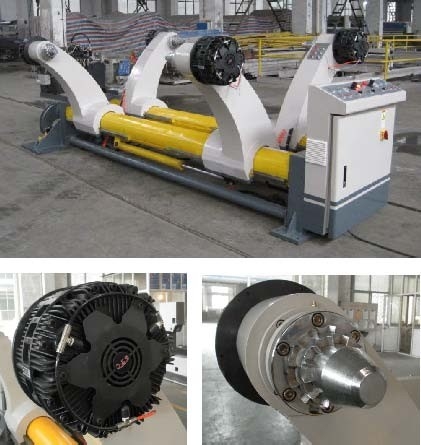

De hydraulische Tribune van het Molenbroodje
Pneumatische rem en de lentekoppeling
Specificatie:
Max. het werk breedte | 1800mm |
Min. het werk breedte | 900mm |
Max. papierfabriekdia | 1500mm |
Maximum het werk pneumatische druk: | 0.6-0.9Mpa |
Machtsvereisten: | 380V, 50Hz |
De lengte van spoor voor draagt papierfabriek | 6000mm |
Machineinleiding:
* Schommelingstype.
* Max. document broodjesdia.: 1500mm
lengte: 9001800mm
* Het vastklemmende document broodje, die wapens zich rechts-links bewegen omhoog-verslaat en document de in werking gestelde broodjesomwenteling is hydraulisch.
* Steun twee document rollen ondertussen, werkt men, en een andere is voor sparepart.
* Keurt „de Lentekoppeling goed“.
* Document spanning door pneumatisch in werking gestelde schijfrem wordt gecontroleerd, die gemakkelijk de spanning plaatsen die.
Voorverwarmer
Specificatie:
Max. het werk breedte | 1800mm |
Maximum het werk stoomdruk: | 1.0-1.3Mpa |
Stoomtemperatuur | 160-210centigrade |
Machtsvereisten: | 380V, 50Hz |
Diameter van het verwarmen van rol | 600/900mm |
De omslaghoek past waaier aan | 360degree |
De diameter van de omslagrol | 115mm |
Machineinleiding:
* Het nauwkeurige malen en verchroomd de oppervlakte van het verwarmen van rol en omslagrol, maakt en het glanzen glad.
* Het verwarmen van rol keurt professioneel fabrikantenproduct goed, overging de tekst van het natiedrukvat.
* De verwarmende rol en de omslagrol keuren platerenbehandeling goed.
* De gemotoriseerde omslaghoek kan kostuum voor verschillende snelheid zijn; Het nauwkeurige het voorverwarmen resultaat kan worden aangepast, wordt het voorverwarmen van gebied aangepast door elektromotor
* Omslagrol: 2sets, één moeilijke situatierol, en andere één drijvende rol.
* Keurt de structuur van de vlinderverbinding aan twee kanten, sparen de stoom goed en verbeteren het verwarmen efficiency.
* Keurt speciale het verzegelen methode goed, volgen ten eerste rang het verzegelen methode in China, overging de verzegelende tekst van China, met certificaat.

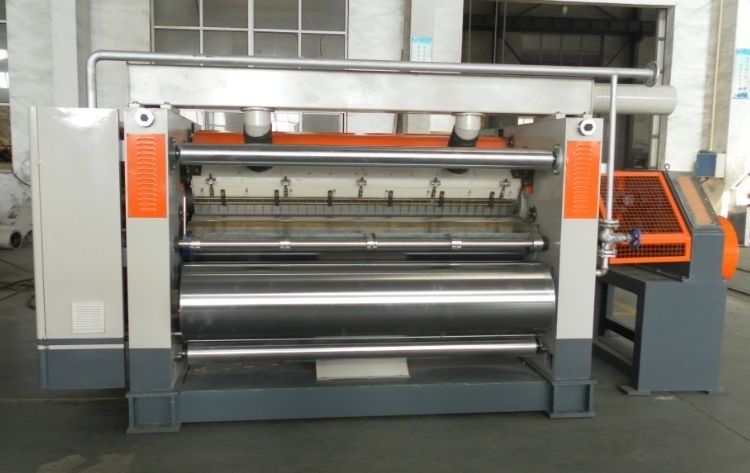

Het Type van hoge snelheidsfingerless Enige Facer SF 320C
*EASY VERANDERINGSfluit
*TOUCH HET SYSTEEM VAN DE HET SCHERMcontrole
*MOTORIZED PAS LIJMeenheid EN OMSCHAKELAARScontrole aan
* Gimbal bestuurderssysteem. Individuele toesteltype aandrijvingsdoos
Specificatie:
Max. machinesnelheid | 150m/min |
Economische snelheid | 130m/min |
Max. het werk breedte | 1600mm |
Maximum het werk stoomdruk: | 1.0-1.3Mpa |
Stoomtemperatuur | 160-210 Celsius |
Machtsvereisten: | 380V, 50Hz |
Diameter van golfrol | 320mm |
Diameter van Persrol. | 325mm. |
Diameter van voorverwarmerrol | 360mm |
Diameter van Lijmrol | 242mm |
Diameter van artsenrol | 125mm |
Machineinleiding:
-- DesignSpeed: 150m/min
-- Golfrol: φ320mm
— Zuigingstype van Fingerless zijn vacuüm enige facer, de hogere en lager golfdierol van 48CrMo-legeringsstaal wordt gemaakt, met harde behandeling, de hardheid boven HRC58o-60o. De oppervlakte wordt goed behandeld door malen en geplateerd chroom.
– De hogere en lager golfrol is eenheidsassemblage, kan de gehele golfrollengroep beweging en snelle vervanging zijn, om fluittype snel te veranderen.
– De lijmsectie is eenheidsassemblage, kan de gehele sectie door spoor, sparen onderhoudstijd worden bewogen.
– De motor van de frequentieomzetting als hoofdaandrijving, onafhankelijke versnellingsbak verbindt aan drie gimbal as, Omschakelaar om tot stap minder snelheidsregelgeving te maken voor sparen macht, en één communicatie schakelaar voor productiebeheer te houden
– Olie het ondergedompelde type houdt smeren om lawaai te verminderen lopend stal, verlengt het gebruiksleven van toestel.
-- Keur Lijm breedte het gemotoriseerde verdelen goed om de document breedte aan te passen. Voer lopende motor niets uit want het broodje van het lijminstrument droge lijm vermijdt. De aanpassing voor hiaat tussen lijmrol en artsenrol door elektrisch of hand is facultatief, Digitaal voorgelezen voor het hiaat tussen lijmbroodje en het artsenbroodje is facultatief.
-- Aanpassing voor golfrol, drukrol, en lijmrol door pneumatisch systeem.
-- Met voorverwarmer voor voeringsdocument en het apparaat van de stoomnevel voor middelgroot document
-- Het dragen voor golfrollen en drukrol keurt smeervet op hoge temperatuur goed houden lopend regelmatig en blijvend.
Luchtbrug
-- vacuümspannings controle-elektrische document maniercontrole
GMC Duplexgluer-Machine (PLC en het systeem van het Aanrakingsscherm)
* GEMOTORISEERD PAS LIJMeenheid EN OMSCHAKELAARScontrole aan
Specificatie:
Max. machinesnelheid | 150m/min |
Economische snelheid | 120--150m/min |
Max. het werk breedte | 1800mm |
Maximum het werk stoomdruk: | 1.0-1.3Mpa |
Stoomtemperatuur | 160-210centigrade |
Machtsvereisten: | 380V, 50Hz |
Diameter van lijmrol | 269mm |
Diameter van voorverwarmerrol | 380mm |
Diameter van artsenrol | 140mm |
Machineinleiding:
- Broodje van het hoge precisie verzekert het gegraveerde instrument eenvormige lijmtoepassing en minder lijmconsumptie
- Dringend roltype met hoge vervaardigingsefficiency, pneumatische controle, gemakkelijk en snel te werken.
- Het auto-doorgeeft lijm het voeden systeem wordt toegepast om lijm het deponeren te vermijden
- Onafhankelijke de controlebestuurder van de omschakelaarsmotor.
- Het zelf-voorverwarmt apparaat versnelt lijm die en leidt tot een sterkere lijmband gelatineren

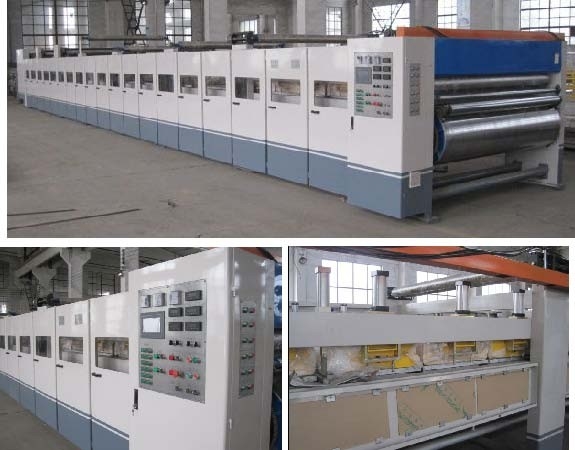

ZWARE DUBBELE FACER
Specificatie:
Max. machinesnelheid | 180m/min |
Economische snelheid | 150m/min |
Max. het werk breedte | 1800mm |
Maximum het werk stoomdruk: | 1.0-1.3Mpa |
Stoomtemperatuur | 160-210centigrade |
Machtsvereisten: | 380V, 50Hz |
Breedte van het verwarmen plaat | 600mm |
Aantal van het verwarmen plaat | 16pcs |
Het systeem van de persbar | Volledige persbar |
Diameter van persrol | 60mm |
Dikte van riem | 10mm |
Machineinleiding:
* Het verwarmen plaat: 1900mm (L)×600mm (W) ×180mm (H) ×16pcs
Gemaakt van staalplaat, poetsmiddelplaat.
* Stoompijp voor het verwarmen plaat, in 6 respectievelijk secties wordt verdeeld die.
* De het verwarmen temperatuur voor elke sectie kan onafhankelijk worden gecontroleerd.
* Voor het aanpassen van de spanning van hogere katoenen riem met: één reeks pneumatisch het aanpassen apparaat,
Luchtcilinder: dia.160mm x 250mm slag.
* Voor het aanpassen van de spanning van lagere katoenen riem met: één reeks hand het aanpassen apparaat.
* Voor het leiden van de hogere katoenen riem met: één reeks elektrisch het aanpassen apparaat.
-- BESTUURDER OLLSTAND 1SET
* Hogere rol: dia.640mm×1900mm (l) verpakt door zich tegen asbesto slijtage-te verzetten scloth.
* Lagere rol: dia.640mm×1900mm (l) verpakt door zich asbest tegen doek slijtage-te verzetten.
* Van het katoenen de rol riemsnuifje: dia.320mm×1900mm (L) de rol ×2pcs Één elk voor hoger en vermindert, verpakt door zich asbest tegen doek slijtage-te verzetten.
* Onderdompeling-voer smeringssysteem voor versnellingsbak.
-- KATOENEN RIEM1set Dikte 10mm Max. het Werk temperatuur 220 Celsius
DE DUNNE DOELPUNTENMAKER VAN DE BLADsnijmachine
SPECIFICATIE
Breedte | 1850mm |
Vermogen van motor | 8.8kw (4electricmotory) |
Contourdimensies | 2640mm×1040mm×2200mm |
Het scheuren van wijze | blad 4 |
Dintingsaantal | 6 lijnen |
Max. het Scheuren breedte | 1850mm |
Min. het Scheuren breedte | 125mm |
Lopende bandsnelheid | 80150m/min |
Min. Dinting-breedte | 50mm |
Auto anti-Afwijkt | ±70mm |
Machineinleiding:
- Dit type van machine is speciaal voor de lopende band in plaats van oude de scorermachine van de typesdraagstoel.
- Het verzekeren van synchronisatie die met de lopende band lopen
- Aan het scheuren van karton is de kant proper, recht, vlot en niet samenpersbaar.
- De bladen kunnen of manueel of automatisch worden gescherpt.
- Elk blad kan individueel worden gecontroleerd.
- Kleurrijke de verrichtingsmonitor van het aanrakingsscherm, gemakkelijke verrichting en visuele monitor.
- Automatische anti-afwijkt, de gehele machine kan beweging verlaten en zijn juist om veel meer afvalprodukten te verminderen
OPTIE:
N.C (Geautomatiseerde) SNIJMACHINEdoelpuntenmaker — Volledige servomotor en servobesturing
-- Moment die plaatsen: De individuele motor drijft elk blad en wiel tijdens opstelling – Automatische ordeverandering kan met snijmachinedoelpuntenmakers worden verwezenlijkt – Geautomatiseerde hulpmiddelenopstelling – de capaciteit van de 999 ordenopslag
– Het gemotoriseerde Webafwijking verbeteren of automatische het Webcontrole van de fotocel (tekenspleet - voor het voordrukken van productielijn)
-- Automatisch blad – malend apparaat – Automatisch hulpmiddel smerend systeem
-- Automatisch synchroniserend met de lijn met de hulp van PLC van het computer controlesysteem controle
-- Hoofdmotor evenals hulpmiddel de opstellingsmotoren is veranderlijke gecontroleerde frequentie
-- De dunne bladen, W6 of de harde legering G8, thermisch behandeld met hardheid meer dan 62HRC – Oppervlakte hard chroom – plateerden noterende wielen
-- Elektrodelen om TE (Amerika), OMRON (Duitsland), SIEMENS (Duitsland) of FATEK te zijn (Taiwan)
-- Mannelijk-aan-wijfje die rofile – Ontvezelmachine met het hangende zijapparaat van de versieringszuiging noteren – NULappelboor
DUBBELE N.C SPIRAALVORMIGE DWARSsnijder
CONTROLEBORD
Breedte | 1800mm |
Scherpe lengte | 5009999mm |
Orde het houden | 999orders |
Scherpe precisie | ±1mm |
De diameter van de messenrol | 210mm |
Max. ontwerpsnelheid | 150m/min |
Economische snelheid | 150m/min |
Motor | Volledige servo AC. |
Netwerksysteem | De computer kan met Autocorrmanagement-systeem verbinden, maar de informatie van bestaand beheerssysteem moeten zou zijn verstrekt door Gebruikersvertoning: -- Huidige orde geen lengte, bladhoeveelheid – Volgende orde nr, lengte, bladhoeveelheid -- Snelheid, daadwerkelijke lengte, vastgestelde lengte, vooraf ingestelde orde – de hoeveelheid van de Bladpas, blad ontbreekt hoeveelheid |
Machineinleiding:
-- Machinesnelheid: 150m/min.
-- Scherpe lengte: 500mm9999mm.
-- Scherpe precisie: ±1mm.
-- Gebruikt de onafhankelijke oliepomp en de filter gecoördineerde twee groepen koperbuizen in diverse toestellenpositie te verdelen voor de olie, de smering en het koelen.
-- De spiraalvormige messenstructuur, de tandmes van de typezaag, vermindert scherp obstakel, met geringe geluidssterkte.
-- Saldobehandeling: hoog - het staal van de kwaliteitslegering voor bladenheft, dat helpt om het te houden goede stabiliteit.
-- Van de zon-vorm het karton wielenpers in de voorzijde en de achtertransportband. Vervoeren is stabiel en met zelfs druk, die veroorzaakt of gebroken jam karton vermijdt.
-- Dit type van Afgesneden verbruikt enkel één van derde energie vergelijkbaar is met de gemeenschappelijke snijder met zijn speciale structuur.
-- Nauwkeurig en regelbaar op hiaattoestel verzeker de snede precies hotst. Balanceable lopen.
-- Computersysteem om orde te houden. Mens-machine gesprekssysteem NC. Automatisch pas scherpe snelheid door karton specificatie en aan te passen aan. De diverse de productieberichten van het schermvertoningen. Raadpleeg, wijziging, super toevoeging en annuleer orde kan tijdens lopende machine worden gedragen.
-- Duitsland dient controlesysteem binnen van kabinet, aan het houden van machine lopen snel en stabiel
Dubbele Document Bladlevering
AUTOMATISCHE BEREKENINGScomputer
Lijm die Systeem maken
Specificatie: Horizontale mixer: 1 reeks, 950L Dragerpot: 1 reeks, 350L Lijm die opslagpot maken: 1 reeks, 1000L kiest de pot van de faceropslag uit: 2 reeksen (5 laagproductielijn) kiezen de lijmpot uit van het facervervoer: 2 reeksen die (5 laagproductielijn) de pot van de machineopslag lijmen: 1 vastgestelde het Lijmen pot van het machinevervoer: 1 reeks
Machineinleiding:
7. Na afwerkingsvervaardiging, de surpluslijm aan lijmpot terug voor volgende tijd keert te gebruiken.
8. Fabrikantenlevering die makend methode lijmen.
Interne Elektrisch Systeemspecificatie: Het werk macht: 380V, 50Hz Controlemacht: 220V, 50Hz kon volgens lokale koper aanpassen, goedkeurt lokale elektrische standaardproducten. Systeeminleiding:
1. Het hoofdcontroledeel omvatte enige facermachines, dubbele facer, de dunne appelboor van bladsnijmachines, afgesneden NC; maak de gehele controle van de productielijncoördinatie
2. De pneumatische samengestelde controle en de elektrische controle verzekeren de technische vordering van de gehele lijncontrole.
3. Elke machine groepeert allen had onafhankelijke controle en coördinatiecontrole twee systeem, aan verschillende vereisten in afzonderlijk operateor konden voldoen combineert werkt. Gemakkelijk voor werk.
4. De productielijn met alarmsysteem wordt uitgerust, coördineert het werk tussen de exploitanten die.
5. Elke machine allen kon het werk van andere machine afzonderlijk tonen snelheid.
Specificatie de interne van het Stoomsysteem (binnenpijp): Boiler: van de 3 ton (boiler en hoofdstoompijp van boiler aan workshop byuser) Boiler de Maximum druk: 1.3 Mpa werkdruk: 1.0 — 1.1 Mpa de binnentemperatuur van de Pijplijn: 160-210 Pijpdiameter Celsius voor ingang en uitgang: 48mm, 32mm Systeeminleiding:
1. Levering het verwarmen de bron voor gehele productielijn, verzekert temperatuur en drukstal.
2. Elke de leveringsstoom van de machinegroep afzonderlijk onafhankelijk, gemakkelijk om energie aan te passen en te besparen.
3. Paste de druk aan om het werktemperatuur, met meter te controleren om op details te letten.
4. Elke afvoerkanaaleenheid met het leegmaken van apparaat, maakt koel na afwerkingsvervaardiging.
5. Elke pijp keurt naadloze staalpijp goed, verzekert veiligheid in productie.
6. Elke pijpoppervlakte die antiroestverf en aluminiumpoeder lakken, bevlekt ondoordringbaar makenbehandeling.
Installatie en opleiding:
-- 20 dagen voor installatie, verkoper zullen 1-2 ingenieurs aan de fabriek van de koper voor installeren de golfkartonproductielijn verzenden.
-- 15 dagen voor de opleiding van exploitant
-- De vorkheftruck, stroom, zou elektrische kabel van lectric de controlekabinet van Maine aan het golf kartonnen kabinet van de productielijncontrole uitgestrekt door koper moeten dragen.
-- stoom het verwarmen de boiler zal door koper voor installatie worden geschikt.
Stichting:
-- De stichtingstekening zal naar Koper na worden verzonden krijgt vooruitbetaling.
Contactpersoon: Mr. Francois Ni
Tel.: 008618017582628
Fax: 86-21-51564107
